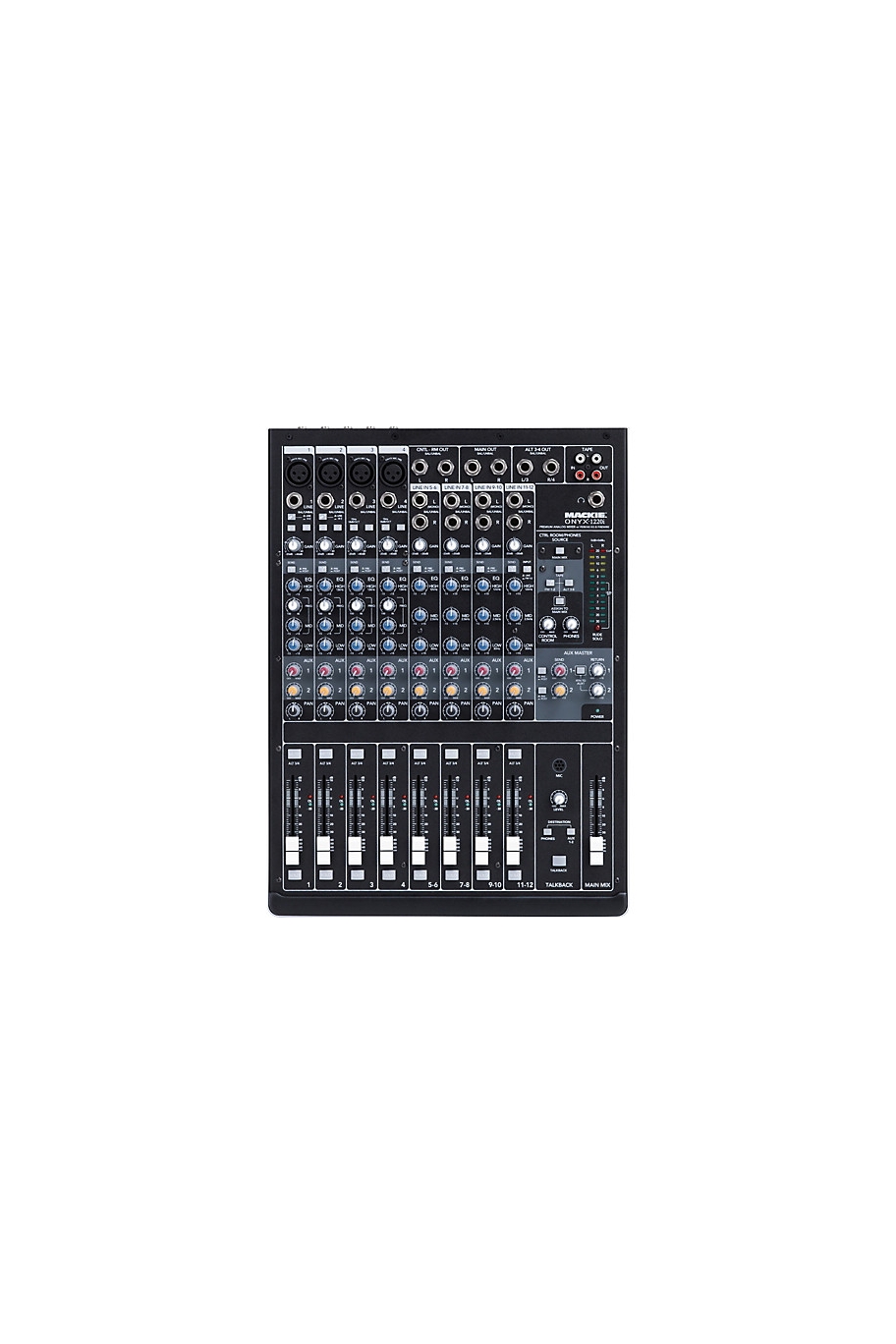

MACKIE Onyx 1220i Firewire

MIXER ANALOGICO 12 CANALI FIREWIRE

Mixer analogico 12 canali, dotato di porta firewire.

Caratteristiche

Tipo sistema: Mixer analogico 12 canali con interfaccia Firewire a 24-bit/96kHz.

Alimentazione: 100VAc - 240VAc, 50-60Hz (Alimentazione tipo switching)

Alimentazione Phantom : Corrente continua +48V (sui canali 1-4)

Connettori di ingresso:

XLR-F (canali 1-4), Jack 1/4"-F (canali 1-12, Insert CH 1-4, AUX1-2 Return). Ingressi pin-jack per registratore stereo

Ingresso MIC: +22dBu, guadagno unitario

Ingresso HI-Z: +22dBu, guadagno @ -20dB

Ingresso linea: +22dBu, guadagno @ -20dB

Ingresso TAPE: +12dBu

AUX RETURN: +22dBu

Impedenza di ingresso:

Ingresso MIC: 2,8k ohm, bilanciato

Ingresso HI-Z: 1Mohm

Ingresso linea del canale mono: 30k ohm, bilanciato - 15k ohm, sbilanciato

Ingresso linea del canale stereo: 20kohm - 10 Kohm

AUX RETURN stereo: 20kOhm - 10 Kohm

Ingresso TAPE: 20kOhm

Connettori di uscita :

Uscite bilanciate L/R XLR

Uscite jack da 1/4" ALT 3/4, Control Room, Main Out.

Uscite pin-jack per registratore stereo e

Uscite regia/cuffie

Livelli uscite: +22 dBu su tutte le uscite

Impedenza di uscita : MAIN: 100ohm uscita jack bilanciato - 300ohm uscita jack bilanciato, tutte le altre uscite: 300ohm

Impedenza uscita cuffia: 75ohm

Attenuazione :

Uscita Main con volumi ingresso e uscita a zero: -85dBu (@ 1KHz e 0dB)

Con tasti Alt/Mute inseriti: -95dBu (@ 1KHz e 0dB)

Con slider di canale a minimo: -95dBu (@ 1KHz e 0dB)

Equalizzazione canale ingresso mono :

HIGH (alti): ±15dB @ 12 kHz

MID (medi): ±15dB, selezionabile da100Hz a 8kHz

LOW (bassi): ±15dB @ 80 Hz

Equalizzazione canale ingresso stereo :

HIGH (alti): ±15dB @ 12kHz

MID (medi): ±15dB @ 2,5kHz

LOW (bassi): ±15dB @ 80Hz

Risposta in frequenza :

Da ingresso MIC e Line a qualsiasi uscita (guadagno unitario), +0/-0,5dB, da 20 Hz a 20 kHz

Firewire in e out a 44,1KHz: +0/-0,5dB, da 20 Hz a 20 kHz; -3dB a 21KHz

Firewire in e out a 96KHz: +0/-0,5dB, da 20 Hz a 20 kHz; -3dB a 45KHz

Indicatori (LED) : Indicatori di livello uscita L/R a 12 LED.

Rumore: (Banda 20Hz-20kHz, impedenza della sorgente 150Ohm)

Rumore d'ingresso equivalente (E.I.N.=Equivalent Input Noise): -127 dBu guadagno @ +60 dB

Peso: 6kg (13.230lb )

Dimensioni (L x A x P): 310 x 420 x 96 mm

Note:

Scheda FireWire per registrazione diretta di 12 ingressi + 2 AUX + Master e ritorno 2AUX + Playback assegnabile a Control Room o 2 canali.

Alette per montaggio a rack opzionali.
